YSM-1000A
Четырехколонный гидравлический пресс с сервоприводом серии YSM Функции: 1.Высокая повторяемость, до ±0,01 мм; 2.По сравнению с традиционными аналогичными моделями экономия электроэнергии составляет до 30%; 3.При полностью автоматическом режиме производства производственный цикл может быть сокр...
Описание
маркер

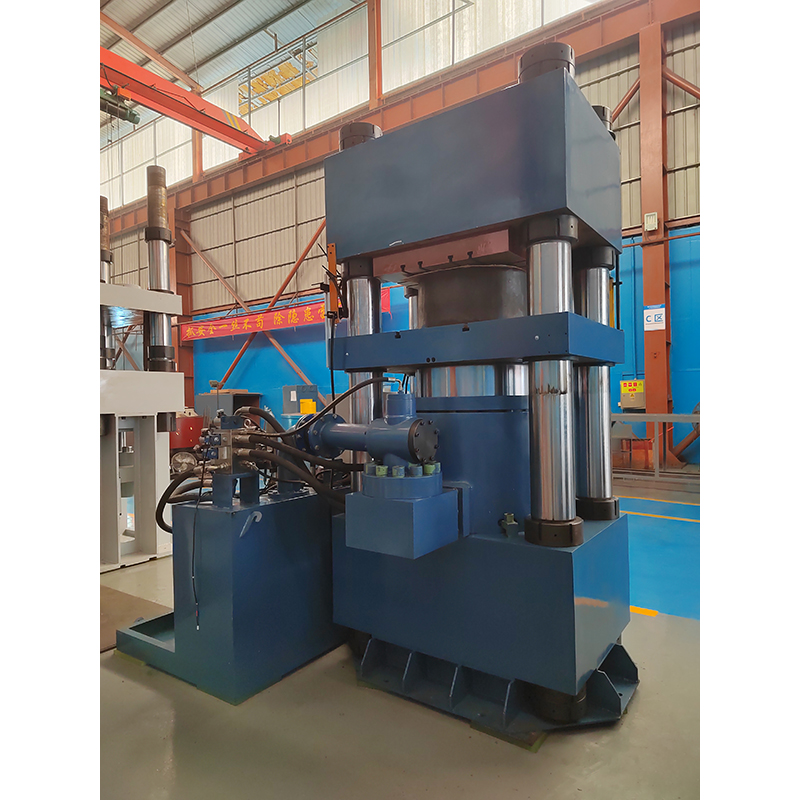

Четырехколонный гидравлический пресс с сервоприводом серии YSM
Функции:
1.Высокая повторяемость, до ±0,01 мм;
2.По сравнению с традиционными аналогичными моделями экономия электроэнергии составляет до 30%;
3.При полностью автоматическом режиме производства производственный цикл может быть сокращен примерно на 20% по сравнению с традиционным производственным циклом;
4.Управление сервогидравлической системой может соответствовать требованиям скорости и давления различных процессов, а движение является стабильным;
5.Основные гидравлические компоненты изготовлены известными брендами, что обеспечивает стабильность работы гидравлической системы.
Стандартная конфигурация:
Система компьютерного управления Omron
Полузакрытый щит
Датчики давления
Линейная линейка
Комплект масляного насоса серводвигателя
Основные технические параметры:
| спецификация | YSM-A/B
Четырехколонный гидравлический пресс серии Y SM-A/B (нижнецилиндровый тип) |
YSM-C
Четырехколонный гидравлический пресс серии Y SM-C (верхний цилиндр) |
||||||||
| item | Unit | YSM-200A/B | YSM-300A/B | YSM-500A/B | YSM-1000A/B | YSM-200C | YSM-300C | YSM-500C | YSM-1000C | |
| Номинальная сила | KN | 2000 | 3000 | 5000 | 10000 | 2000 | 3000 | 5000 | 10000 | |
| Максимальное давление системы | MPa | 24 | 24.5 | 25 | 25 | 25 | 25 | 25 | 25 | |
| （）
Макс. ход подвижного стола (регулируемый) |
mm | 150 | 150 | 150 | 150 | 200 | 250 | 250 | 250 | |
| Высота рабочего стола от пола | mm | 890 | 960 | 1115 | 1357 | 800 | 800 | 1000 | 1000 | |
|
Высота открытия |
mm | 400 | 400 | 450 | 600 | 500 | 525 | 700 | 800 | |
| Скорость перемещения подвижного стола | Быстрое поднятие | mm/s | 180 | 180 | 160 | 140 | 190 | 180 | 170 | 135 |
| Рабочий ход | mm/s | 5 | 3.4 | 3.4 | 1.7 | 1.5-6 | 1-5 | 1-4 | 0.5-3 | |
| Обратный ход | mm/s | 240 | 240 | 200 | 200 | 180 | 170 | 160 | 135 | |
| Эффективная площадь рабочего стола | Влево-вправо (внутри колонны) | mm | 455 | 550 | 650 | 900 | 500 | 550 | 650 | 900 |
| Вперед-назад (по краю) | mm | 550 | 650 | 750 | 950 | 600 | 650 | 750 | 950 | |
| Габаритные размеры станка | L.R Влево-вправо | mm | 940 | 1070 | 1380 | 1780 | 1880 | 1930 | 2200 | 2950 |
| F.B Вперед-назад | mm | 1415 | 1535 | 1640 | 1600 | 1450 | 1450 | 1450 | 1750 | |
| Высота | mm | 1610 | 1715 | 2080 | 2720 | 2600 | 2685 | 3220 | 3520 | |
| Мощность двигателя | KW | 12 | 12 | 16 | 16 | 12 | 12 | 16 | 22 | |
|
Масса станка |
KG | 2200 | 3120 | 5520 | 13000 | 3200 | 3800 | 9000 | 18000 | |
| Номинальная сила выталкивающего цилиндра | KN | 50 | 50 | 100 | 100 | 50 | 50 | 100 | 100 | |
|
Ход выталкивающего цилиндра |
mm | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | |
Примечание: 1. Если вышеуказанные технические параметры могут быть изменены, фактическая ситуация или соглашение между двумя сторонами будут иметь преимущественную силу без дальнейшего уведомления.
2.YSK-A не имеет устройства возврата материала, тогда как YSK-B имеет устройство возврата материала.
