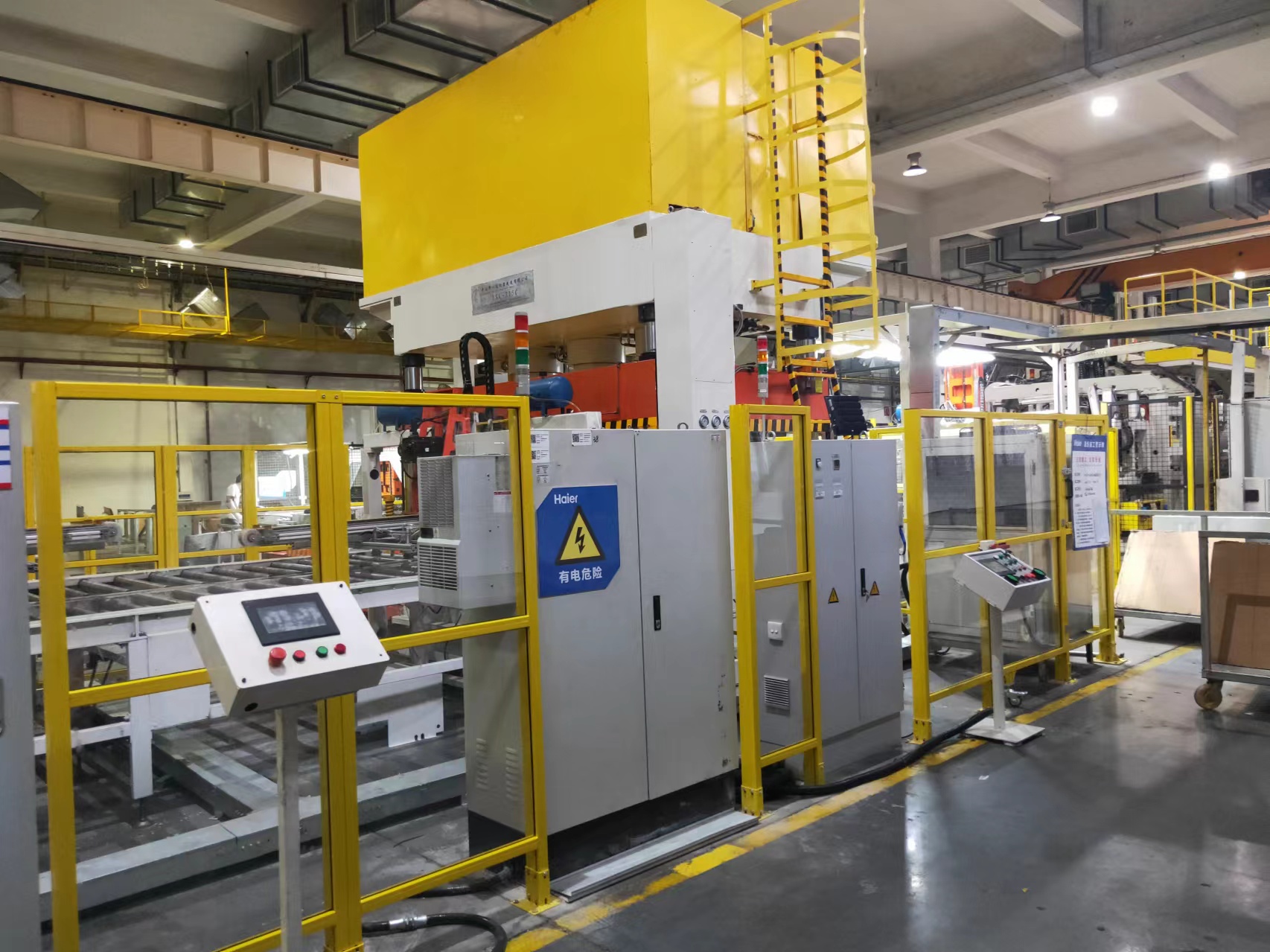

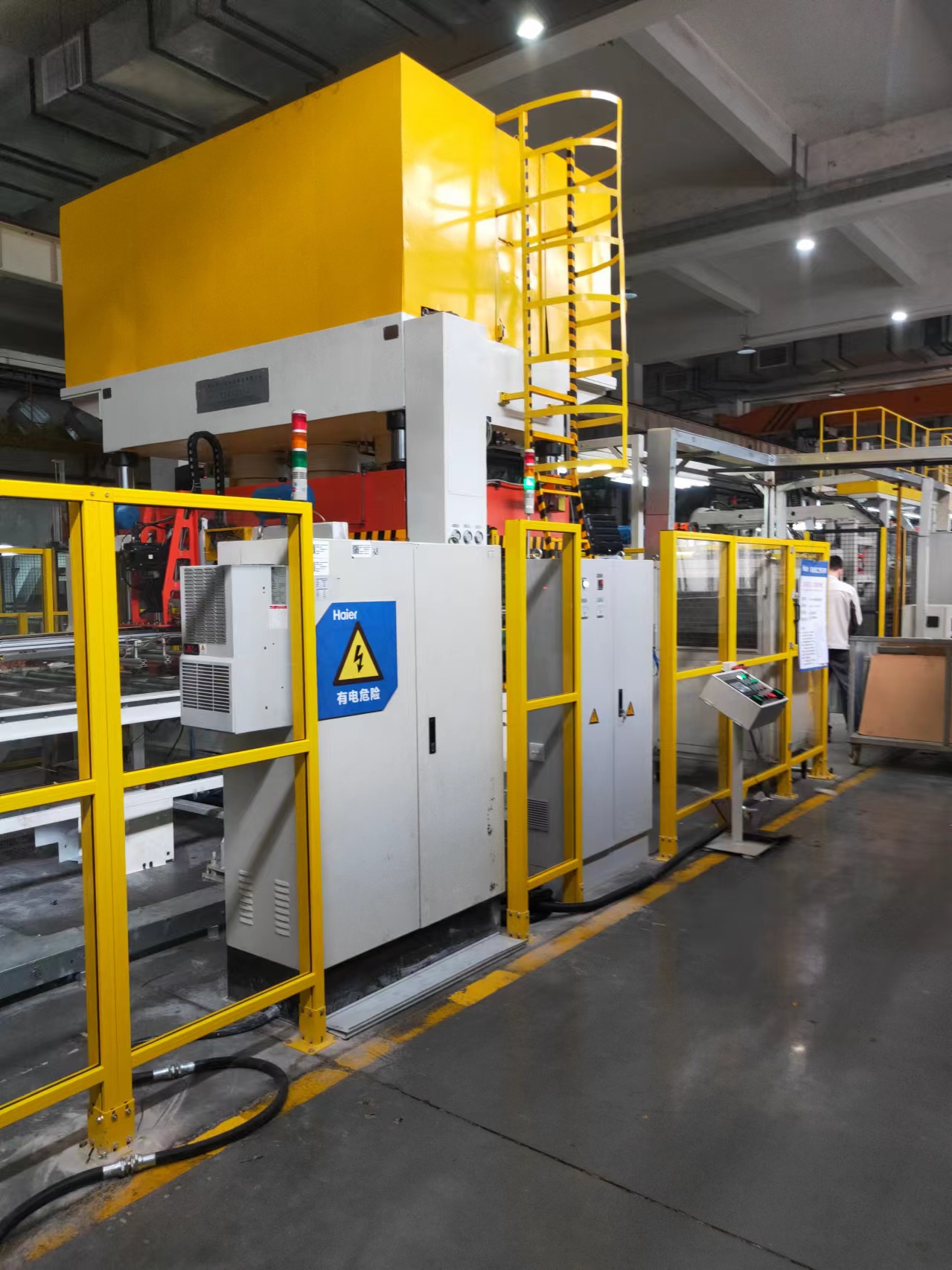

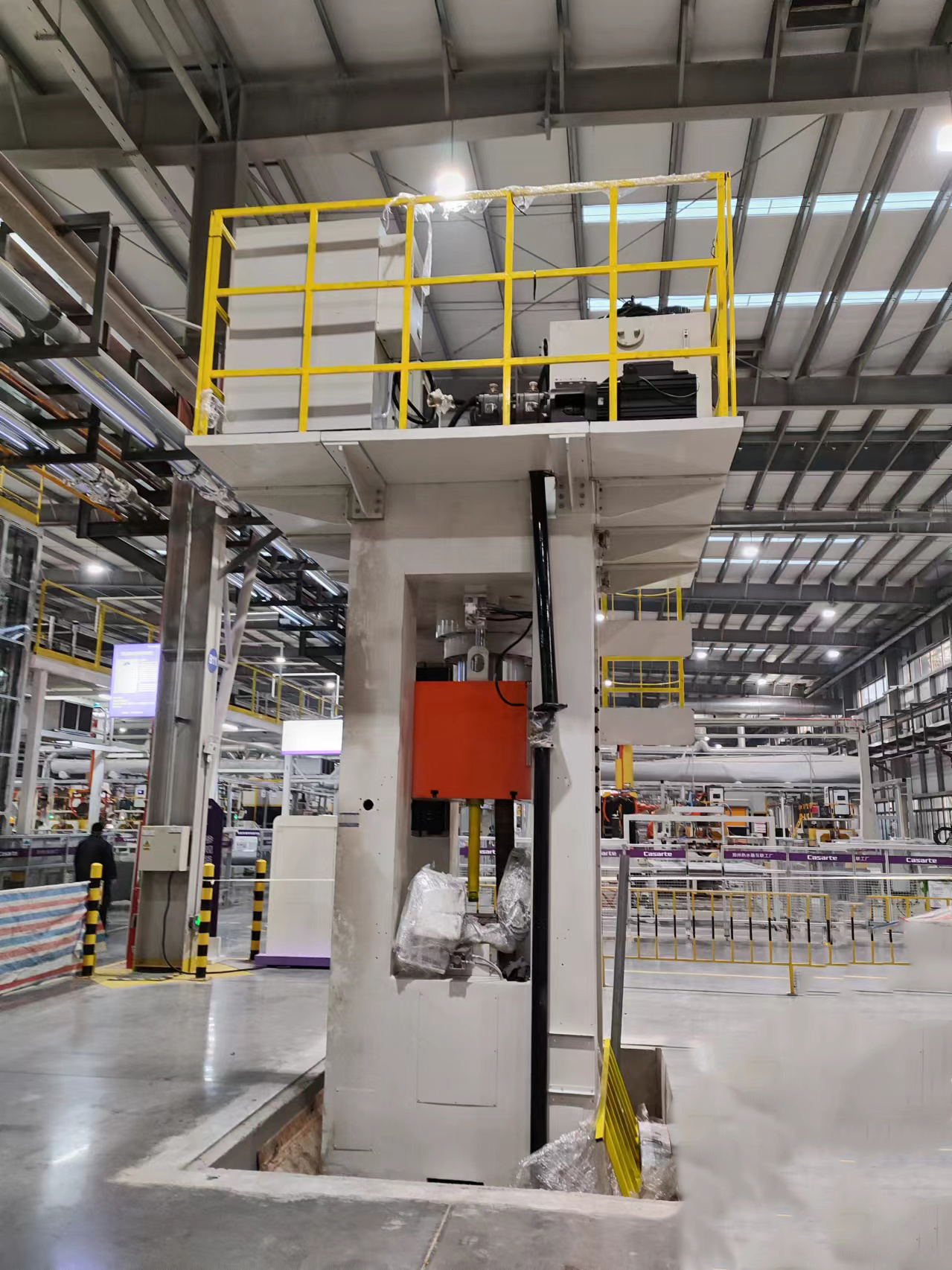

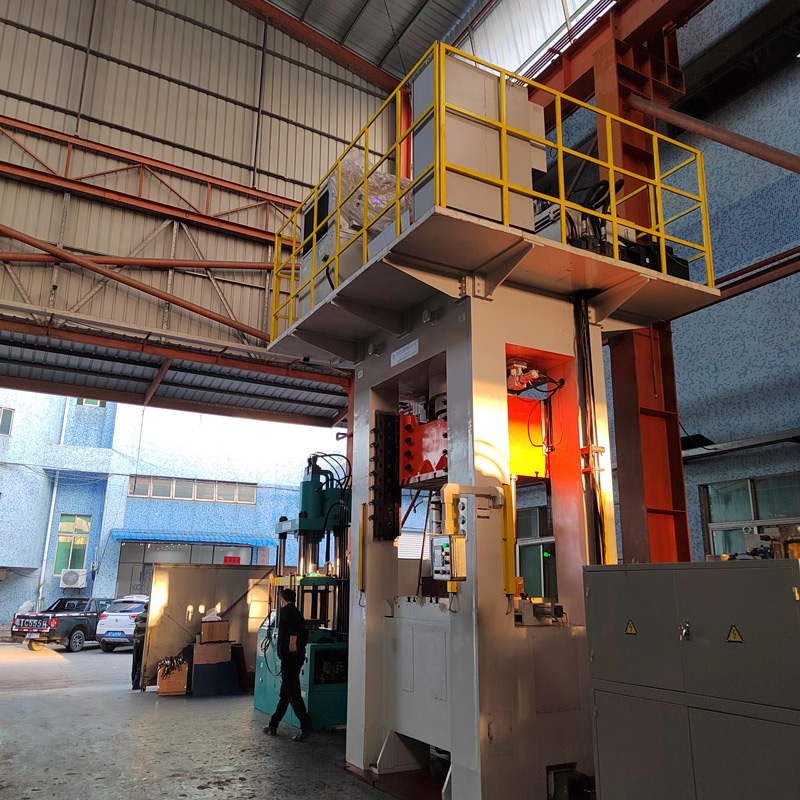

Y27-500KS прецизионный гидравлический пресс с ЧПУ с сервоприводом рамного типа

Особенности: 1. Основной корпус машины имеет рамную конструкцию, а варианты режима работы: есть две рабочие характеристики: регулировка и полуавтоматический (один цикл), а также два метода формования: формование при постоянном давлении и формование с фиксированным ходом. . Верхняя балка гидрав...

Отправить заявку

Описание

маркер

Особенности:

1. Основной корпус машины имеет рамную конструкцию, а варианты режима работы: есть две рабочие характеристики: регулировка и полуавтоматический (один цикл), а также два метода формования: формование при постоянном давлении и формование с фиксированным ходом. . Верхняя балка гидравлического пресса, соединение ползуна и цилиндра оснащены маслоблокирующими устройствами. Детали конструкции подвергаются точной обработке на современном оборудовании, что обеспечивает гладкий и красивый внешний вид фюзеляжа, высокую точность и хорошую жесткость. Размер верстака должен быть спроектирован и изготовлен в соответствии с размером штампа. Отверстие, Т-образные пазы и компоновка верстака должны быть спроектированы и изготовлены в соответствии с размером штампа. Ползун представляет собой цельносварную коробчатую конструкцию из стальных пластин с ходом 400. Ползун оснащен сигнальным устройством датчика смещения и устройством ограничения хода, которое может эффективно предотвращать перебег. Трубопроводы низкого давления большого диаметра в гидросистеме имеют гибкие соединения для противоударной изоляции. Все трубы диаметром 32 и выше представляют собой фланцевые соединения, обладающие хорошей сейсмостойкостью и герметичностью. температура гидравлического масла не должна превышать 50±5℃, необходимо принять меры против образования конденсата и капель.

Основные технические параметры:

серийный номер	проект		единица	Y27-500KS
1	Сила главного цилиндра		КН	5000(Регулируемый )
2	Максимальное рабочее давление жидкости		МПа	25
3	Ход главного цилиндра		мм	400(Регулируемый )
4	Сила гидравлической подушки		КН	2000(Регулируемый )
5	Гидравлическое перемещение колодки		мм	180(Регулируемый )
6	Максимальная высота открытия слайдера		мм	1100
7	Скорость ползунка	Ниже по потоку без нагрузки	мм/с	300(Регулируемый )
		потягиваться	мм/с	11-22(Регулируемый )
		Обратный путь	мм/с	280(Регулируемый )
8	скорость гидравлической колодки	Вытолкнуть	мм/с	150
8	скорость гидравлической колодки	возвращаться	мм/с	150
9	Размер верстака	о	мм	1100
9	Размер верстака	до и после	мм	1000
10	Схема расположения эжекторных отверстий	о	Количество столбцов	7
		до и после	Количество строк	7
		Расстояние до центра отверстия	мм	100*100
		Диафрагма	мм	￠40
		Количество отверстий	мм	25
11	ТРаспределение канавок	Спецификация	мм	28
12	Метод охлаждения		Маслоохладитель
13	Мощность серводвигателя		КВт	40.9
14	Обычная мощность двигателя		КВт	11
